Fluke ITS90國際溫度原級標準-固定點復現|保存裝置
•良好的穩定性
•良好的垂直溫場
•良好的加溫坪
對於固定點來說,複現保存裝置與固定點容器配套使用來提供固定點的溫度,而複現保存裝置的性能會直接影響固定點的性能及使用便利性等。
良好的穩定性
保存固定點容器需要高穩定性並具有嚴格的溫度梯度控制的儀器,以保證長時間的溫坪。所有Fluke保存裝置,包括計量爐和液體恆溫槽,都是使用Fluke專利的溫度控制器。這些控制器具有卓越的穩定性並實現了優異的溫度控制。Fluke復現保存裝置可以提供更長時間的溫坪和更小的溫度梯度。
良好的垂直溫場
對於金屬固定點容器,可選擇三個加熱區或熱管爐保存,從而保證了良好的垂直溫場。另外還可以選擇平衡塊放入爐中進行鉑電阻溫度計的退火或比較法校正。
良好的加溫坪
溫坪的長度能反映爐子的穩定性和均勻性。福祿克提供了三種複現保存裝置,它們與固定點容器配合使用時能夠得到較長的溫坪。一般情況下,Fluke的複現保存裝置和固定點容器能夠建立 20小時到40小時甚至更長的溫坪。
規格參數 |
|||
型號 |
9114 |
9115A |
9116A |
溫度範圍 |
100℃ 到 680℃ |
550℃ 到 1000℃ |
550℃ 到 1100℃ |
溫度穩定性 |
±0.03℃ |
±0.25℃ |
±0.5℃ |
溫度均勻性 |
± 0.05 °C(±0.1℃ 的預熱井) |
+0.1℃ |
± 0.05 °C |
設定點準確度 |
±0.5℃ |
±3.0℃ |
|
設定點解析度 |
0.01 °CC |
0.1℃ |
|
顯示解析度 |
0.01 °CC |
1000℃ 以下為 ±0.1℃ |
|
熱安全切斷準確度 |
±5℃ |
±10℃ |
|
加熱器功率 |
末端加熱區:各 1000 W(230 VAC 額定)主加熱區:1500 W |
2500 W |
|
外部尺寸 |
838 x 610 x 406 mm |
||
供電要求 |
230 VAC (±10 %)、50/60 Hz、1 相、最大 22 A |
||
重量 |
92 kg (203 lb.) |
82 kg (180 lb.) |

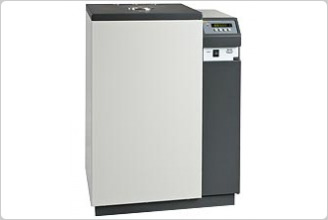

Fluke 9114該複現保存裝置的溫度量程在 100℃ 到 680℃ 之間,可用於銦,錫,鋅和鋁固定點的複現和保存。
Fluke 9114 複現保存裝置擁有清潔乾燥空氣或氣體入口,可用於讓錫容器過冷。其他廠家的複現保存裝置則要求使用者從爐體中手動取走發熱易碎的錫容器,才能實現過冷過程。對於福祿克計量校準部的複現保存裝置而言,您只需要打開噴氣,在冷卻過程中監控容器並在開始凝固時關閉噴氣。Fluke 9114 是三段加熱式複現保存裝置,擁有優秀的數位控制器技術。福祿克計量校準部設計製造的專利式控制器一直受到行業的青睞。我們所有的固定點爐都在使用這些控制器來獲得出色的穩定性和均勻性。為方便讀取和查看,所有三個加熱區均通過爐體前端面板進行控制。主控制器可設定 0.01℃ 的溫度增量,實際溫度讀數為兩位元十進位。使用者可預設八個溫度點,輕易實現凝固與熔化過程。高溫鉑電阻作為主控感測器以保證較大準確度、靈敏度以及可重複性。
Fluke9115A
Fluke 9115A為鈉熱管爐,專門為鋁和銀固定點容器而設計。其溫度量程在 550℃ 和 1000℃ 之間,溫度梯度小於 ±0.1℃。鈉熱管設計能夠實現簡單而均勻單一的加熱區,確保加熱和冷卻狀態的均勻變化。通過輸入八個設定點、上升率以及保持時間使得各類固定點容器的熔化、凝固啟動與溫坪控制成為可能。控制器以 ℃ 或 ℉ 單位來顯示溫度,溫度回饋通過熱電偶實現。固定點溫坪通常為 8 到 10 小時,在受控條件下甚至可實現 24 小時。外接冷卻旋管用於迴圈自來水以降低儀器內部溫度和給實驗室帶來的熱量。溫度切斷器可保護您的 SPRT 和爐子避免出現溫度過高的情況。
Fluke9116A
Fluke 9116A 爐的溫度量程在 550℃ 到 1100℃ 之間,可用於實現鋁、銀和銅的固定點測量。超高溫鈉質熱管可將 1100℃ 下的使用期限延長超過 1000 小時,982℃ 下則超過 5000 小時。加熱器安裝於纖維陶瓷絕熱塊之上。裝置中心的凹陷處安裝有熱管。鈉熱管的較低工作溫度約為 500℃。高於此溫度,鋁液會在管道內迴圈,而管道則提供均勻溫度區用於固定點測量。在 ±0.05℃ 的均勻溫度下,安裝操作獲得了簡化,生產效率獲得提高且免去了加熱區調節。金屬固定點容器全程都能保持均勻溫度。可設定的溫度控制器簡化了冷卻啟動、熔化以及溫坪控制。±0.15℃ 的控制穩定性屬於行業良好水準,使得高質固定點容器的冷卻溫坪時間高達 20 小時甚至更長。在與自動化程式相容時,溫坪可通過標準 RS-232 或可選
IEEE-488 電腦介面進行控制。
