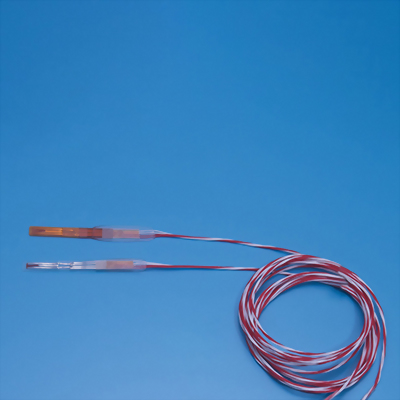

薄型柔性鉑電阻溫度計
他 RTD 元件的表面探頭通常連接到笨重的金屬塊上，並且不允許在公共曲面上進行溫度感測,這種薄型柔性 PRT 具有更大的靈活性、持續的可靠性、隨時間變化的準確性、最小的變化、再現性、靈敏度和穩定性，是必要的工具。
Pt100Ω 表面感
輕鬆附著在平面或曲面上。其薄型靈活設計和小尺寸使其成為許多應用的理想選擇。
PRTD元件（感測尺寸）
|
No |
Model No. |
電阻值 |
寬(mm) |
長(mm) |
厚度(mm) |
|
1 |
NFR-CF2-0305 |
100Ω |
3.0 |
5.0 |
0.2 |
|
2 |
NFR-CF3-0403 |
100Ω |
4.0 |
3.0 |
0.3 |
|
3 |
NFR-CF2-0505 |
100Ω |
5.0 |
5.0 |
0.2 |
|
4 |
NFR-CF4-0505 |
100Ω |
5.0 |
5.0 |
0.4 |
|
5 |
NFR-CF3-0508 |
100Ω |
5.0 |
8.0 |
0.3 |
|
6 |
NFR-CF2-0810 |
100Ω |
8.0 |
10.0 |
0.2 |
|
7 |
NFR-CF4-0815 |
100Ω |
8.0 |
15.0 |
0.4 |
規格
| Model | NFR-CF Series |
|---|---|
| Resistance Value (at 0ºC) | Pt100Ω |
| Current | 0.5mA, 1mA, 2mA |
| Temperature range | Maximum 200℃ |
| Tolerance | ClassA JIS ±（0.15＋0.002｜ｔ｜）, ClassB JIS ±（0.3＋0.005｜ｔ｜） |
| Number of leadwires | 4 leads, 3 leads |
| Other | Please contact us for a quote on your custom design. |
