• 電壓|電流|電阻|電容|溫度校正器

電壓|電流|電阻|電容|溫度校正器

•電壓:0-1050V (AC/DC)
•電流:0-22A (AC/DC)
•電阻:10Ω-1GΩ
•電容: 1nF-1μF
•模擬熱電偶或PT100
•校正六位半電錶|三用電表|勾表

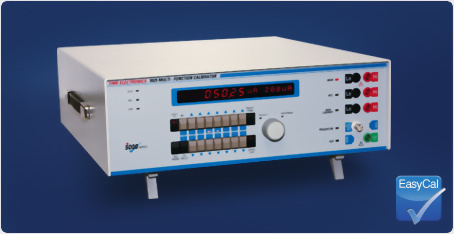

型號 : 5025E

5025E是一款的多功能電量校正器
包括如下功能:
AC/DC電壓 1050V;
AC/DC電流22A;
數位頻率:10MHz;
十進位電阻:1GΩ;
模擬電阻 40Ω -40kΩ;
電導;電容;
模擬熱電偶/Pt100

功能

範圍

精準度

DC-直流電壓

0 to ± 1050V

± 40ppm of setting

DC-直流電流

0 to ± 22A 1100A需鉤表轉接頭 (選配model:9780)

± 120ppm of setting

AC-交流電壓

1mV to 1050V (20Hz-20kHz sine-wave)

±0.04% of setting

AC-交流電流

10μA to 22A (20Hz to1kHz sine-wave)
100A with current transformer   (選配model:9790)
1100A with clamp meter adaptor (選配model:9780)

± 0.07% of setting

模擬熱電偶

-210 to 1820°C. Type J, K, R, T, S, B, E, N

± 0.3°C

頻率

0.1Hz to 10MHz / 100ns to 10s

± 20ppm of setting

電導率

100ms to 10ns (decade values)

± 60ppm of setting

十進位電阻

10Ω to 1GΩ (decade values)

± 60ppm of setting

模擬電阻

40Ω to 40KΩ (variable)

± 0.02% of setting

模擬PT100

-140°C to 850°C

± 0.25°C

電容

1nF, 10nF, 20nF, 50nF, 100nF, 200nF, 500nF, 1μF

± 0.25% of setting

選配:示波器校正 model:9770

振幅

2mV to 200V and 1mV to 2V 50Ω (Square-wave or DC)

± 0.05%

頻率

0.1Hz to 100MHz / 10ns to 10s (fixed values 1, 2, 5 sequence)

± 20ppm

工作週期

3: 100Hz, 1kHz, 10kHz, settable from 0 to 100%

快速上升

< 400ps. Bandwidth checking up to 400MHz

選配:
標準頻率model:9783

0.1Hz to 10MHz enhanced frequency accuracy reference

± 0.1ppm

選配:
2.2GHz Sweep
model:9769

50MHz to 2.2GHz levelled sine-wave (0.5, 1, 1.5V pk-pk)

Amplitude ± 1%, Frequency±20ppm

選配:電源功率校正 model:9797

電源

22A, 1050V, 23kW, 45 to 400Hz

ACV: 0.03%,
DCV: 0.01%.

ACI: 0.1%,
DCI: 0.03%

功率因素

± 90°/ 0.00 to 1.00PF

± 0.3°

選配:擴充模組 model:9702

全範圍電阻

1Ω to 120MΩ (variable)

± 100ppm of setting

模擬RTD

-180 to 850°C. Type PT100, PT200PT500PT1000

± 0.03°C

擴充模擬熱電偶

-210 to 2315°C. Type J, K, R, T, S, B, E, N, CLU

± 0.05°C

擴充電容模組

1nF,10nF,20nF,50nF,100nF,200nF,500nF,1μF10μF20μF50μF100μF

± 0.2% of setting

擴充AC電壓頻率

1mV to 200mV/100kHz, 200mV to 2V/100kHz

± 0.05% of setting

其他:

預熱時間

30分鐘

連接介面

GPIB (IEEE-488), RS-232, USB

操作環境溫度

操作: 5 to 45°C. 校正: 15 to 28°C. 儲存: -10 to 50°C

操作濕度

< 80%,不凝結

電源

100 to 230V AC 50/60 Hz. 200W maximum

尺寸

W455 x H155 x D480mm

重量

16.5kg

5025E是一款高精密的多功能校正器,非常適合批量校正,廣泛應用於校正和新產品的測試驗證。
包括如下功能:
AC/DC電壓 1050V;AC/DC電流22A;數位頻率:10MHz;十進位阻:1GΩ;模擬電阻40Ω -40kΩ; 電導;電容;模擬熱電偶/Pt100.可選配,增加了產品校正範圍,它提供了120M全範圍可變電阻、擴充的溫度函數、擴充的電容和增加的ACV頻率頻寬。還提供示波器和功率校正選項。擴充接頭可以使其做鉤表校正(1100A);作為功率放大器使5025E/C的電壓輸出100mA。

5025E可校正儀錶設備:
台式/手持式電錶
三用電表
電流勾表
頻率計
歐姆表
熱電偶/Pt100
選配-可校正示波器
