多功能電量校正器-內建觸控顯示電腦
•輸出電壓:1050V AC/DC
•輸出電流:22A AC/DC
•輸出電阻:1GΩ
•模擬測量熱電偶
•模擬測量PT100
•輸出電容和電感
•示波器校正

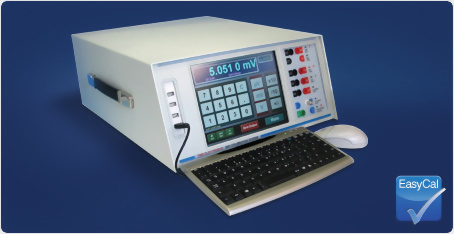

多功能電量校正器-5051 Plus
標准配置配有交流/直流電壓至1050V，交流/直流電流為22A，可變電阻為120MΩ，十倍電阻為1GΩ，電容和電感，電導率，熱電偶模擬和示波器校正。還提供了一種用於鈎表校正高達1100A的鈎表變壓器，以及測試引線組，為幾乎所有應用提供必要的連接。可以通過可選的變壓器和附帶的台式儀器進一步增強功能。手動控制和EasyCal軟體控制都可用。．
精密數位電錶
內部6位半電錶測量直流電壓為1000V，交流電壓為750V，電阻為100MΩ，頻率為300kHz。
可以使用手動控製程序或EasyCal軟體進行操作。
|
功能 |
範圍 |
一年漂移量 |
|
電壓DC |
0 to ± 1050V |
± 15ppm of setting |
|
電流DC |
0 to ± 22A |
± 80ppm of setting |
|
電壓AC |
1mV to 1050V (10Hz to 1MHz, sine-wave) |
± 300ppm of setting |
|
電流AC |
10μA to 22A (20Hz to 1kHz, sine-wave) |
± 0.05% of setting |
|
鉤表接頭x50 turn |
AC/DC Current up to 1100A (DC, 45 to 90Hz) |
± 0.5% |
|
電容 |
1nF, 10nF, 100nF, 1μF, 10μF, 100μF (100V max) |
± 0.25% of setting |
|
電感 |
1mH, 1.9mH, 5mH, 10mH, 19mH, 50mH, 100mH, 190mH, 500mH, 1H, 10H |
± 0.1% of setting |
|
十進位電阻 |
1Ω to 1GΩ (decade values) |
± 20ppm of setting |
|
全電阻範圍 |
1Ω to 120MΩ variable |
± 100ppm of setting |
|
電導 |
1s to 1ns (Fixed values, decade steps) |
± 20ppm of setting |
|
模擬熱電偶 |
-270…1800°C Type J, K, R, T, S, B, E, N |
± 0.15°C |
|
模擬PT100 |
-180 to 850°C |
± 0.2°C |
|
|
||
|
示波器校正 |
||
|
振幅 |
6mV to 200V and 6mV to 2V 50Ω (square-wave or DC) |
± 0.05% |
|
頻率｜周期 |
0.1Hz to 100MHz / 10ns to 10s (fixed values 1, 2, 5 sequence) |
± 0.1ppm (± 20ppm: 20-100MHz) |
|
工作周期 |
3 frequencies: 100Hz, 1kHz, 10kHz, settable from 0 to 100% |
|
|
快速上升 |
<400ps. Bandwidth checking up to 400MHz |
|
|
選配: 2.2GHz Sweep model:9769 |
||
|
2.2GHz Sweep |
100MHz to 2.2GHz levelled sine-wave (0.5, 1, 1.5V pk-pk) |
Amplitude ± 1%, Freq ± 20ppm |
|
|
||
|
六位半電錶 |
||
|
電壓DC |
0 to 1000V |
35ppm of rdg + 6ppm of rng |
|
電流DC |
0 to 3A |
500ppm of rdg + 50ppm of rng |
|
電壓AC |
0 to 750V |
0.06% of rdg + 0.04% of rng |
|
電流AC |
0 to 3A |
0.1% of rdg + |
|
電阻 |
0 to 100MΩ |
100ppm of rdg + 50ppm of rng |
|
頻率 |
3Hz to 300kHz |
0.01% of rdg |
|
熱電偶 |
-270…1800°C Type J, K, R, T, S, B, E, N |
± 0.5°C |
|
PT100 |
-180…850°C |
± 0.08°C |
|
|
||
|
內建電腦 |
||
|
處理器 |
雙核心64位元 |
|
|
記憶體 |
4GB |
|
|
硬碟 |
60GB |
|
|
連接埠 |
4 x USB, 1 x Fast Ethernet |
|
|
螢幕 |
10.4in LCD (Touch Screen) |
|
|
作業系統 |
Windows 10 |
|
|
預安裝軟體 |
DMM control programs, EasyCal calibration software |
|
|
配件 |
USB keyboard, Inkjet Printer, Cal and ID Label Printer, DVD-RW, 4 port USB hub, Numeric key pad, USB memory stick |
|
|
|
||
|
選配 |
||
|
示波器校正 |
9769: Internal Scope 2.2GHz Levelled Sine Generator |
|
|
9762: External Rubidium High Stability Frequency Reference |
||
|
9764: External Current Probe Calibration Adaptor |
||
|
擴充模組 轉接頭 |
9764: Current Probe Calibration Adaptor |
|
|
9790: 100 Amp AC Current Transformer |
||
|
9760: Power Amplifier (60V AC, 90V DC - 100mA) |
||
|
5077: Power Calibrator |
||
|
7074: Black Body Calibrator |
||
|
8029: DC Electronic Load |
||
|
TEG Digital Pressure Gauges |
||
|
Dry Block Calibrators (enquire for range selection) |
||
|
系統軟體 EasyCal配件 |
9779: Job and Address Label Printer |
|
|
EC2FL/EC2CL/EC2WL: Additional User Licenses for separate PCs |
||
|
EAD: EasyAdmin Add-On |
||
|
EWC: WebCerts Add-On |
||
|
CREP: Crystal Reports Software |
||
|
C134: UKAS Calibration Certificate |
||
|
|
||
|
其他 |
||
|
預熱 |
30分鐘 |
|
|
設置時間 |
Less than 5 seconds |
|
|
操作環境溫度 |
操作: 5 to 45°C. 校正: 15 to 28°C. 儲存: -10 to 50°C |
|
|
操作濕度 |
< 80%,不凝結 |
|
|
電源 |
100 to 230V AC 50/60 Hz. 200W maximum |
|
|
尺寸 |
W430 x H202 x D538mm |
|
|
重量 |
23kg |
|
5051Plus 集高精度多功能電量校正器，6位半電錶和PC於一體。
不僅實驗室可以充分利用5051Plus 以減少儀器的使用數量和佔用空間，工業現場也可以使用5051Plus來減少繁雜的儀器儀錶運輸或現場使用。
規格範圍:
電壓範圍：AC/DC1050V;
電流：AC/DC 22A;
可變電阻：120MΩ；
十進位電阻：1GΩ；
相容電容｜電感｜電導；
模擬熱電偶以及示波器校正；
同時提供鉤錶轉換頭用於校正高達1100A的鉤錶。
電量萬用表:內置6位半電錶可測量
DC電壓：1000V;
AC電壓750V；
電阻100MΩ；
頻率300kHz。
使用過程可配合EasyCal軟體操作。
觸控螢幕內置PC運行相當於64位雙核處理器以及Windows10系統。
校正數位電表，
頻率計，
歐姆表，
AC / DC萬用電錶，
十進位電阻箱，
熱電偶感測器，
鈎表，
轉速表，
示波器，
定時計數器，
RTD等。
可以為電源，壓力裝置等添加附帶的儀器和變壓器。
