• 影像圖像粒徑分析儀

影像圖像粒徑分析儀

• 粒徑範圍:乾式:30µm-10000µm 溼式:2µm-3500µm
• 放大倍數:9-300倍
• 重複性誤差:≤1%(GBRM D50 偏差)
• 準確性誤差:≤1%(GBRM D50 偏差)
• CCD攝影: 120幅/秒
• 顆粒識別速度: ≥10000個/分鐘

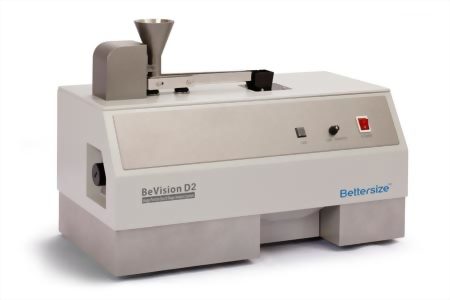

型號 : D2

D2圖像粒徑分析系統主要適用於粗的、粒狀材料的粒徑粒形分析領域。它採用電磁振動加料系統,高亮度LED陣列光源,進口高速CCD,小相差遠心鏡頭等先進硬體技術,在顆粒自由下落過程中隨機拍攝通過鏡頭的顆粒圖像,在拍攝圖像的同時電腦軟體對顆粒進行快速識別和處理,在螢幕上即時顯示每個顆粒的圖像和粒徑粒形資料。由於採用每秒高達120幅的高速CCD,每分鐘能拍攝並處理幾萬個顆粒,並且影像處理軟體能自動判斷和提取粘連顆粒,這些技術極大地提高了顆粒圖像的分析速度、精度和準確性

規格參數

粒徑範圍

乾式:30μm -10000 μm  溼式: 2μm -3500 μm

光學放大倍數

9-300

重複姓

≤1% (CRM D50)

精度

≤1% (CRM D50)

CCD攝影

120/

顆粒識別速度

≥10000/分鐘

分析項目

1.粒徑:包括粒徑分布、典型值、最大粒徑、特定區間含量、大於或小於某粒徑的含量。
2.
粒形:長徑比及分佈、圓形度及分布、顆粒圖像。
3.
顆粒計數:計量一定體積液體中的顆粒個數。

輸出項目

包括原始參數(包括樣品資訊、測試資訊等),分析資料(包括粒徑分布、長徑比分布、圓形度分布、及其典型資料等),分布圖形(區間分布長條圖和累計分布曲線等)。

電源

AC 220V 50/60Hz

儀器尺寸/重量

610x300x440mm26KG


乾式採用電磁振動進樣和自由落體分散技術,進樣均勻、連續。溼式系統採用離心循環分散系統,流速可調,分散充分。兩者切換極其簡便。

高速CCD 和高速圖像識別軟體:拍攝速度遠遠大於顆粒流動速度,圖像無拖尾現象。採用多執行緒和邊緣識別技術的影像處理軟體,每分鐘能處理超過10000個顆粒,使拍攝與處理同步,提高了準確性和重複性。

適用廣泛
乾式適用:於粗顆粒,團聚體的粒徑粒形分析,尤其適合數百微米至毫米級的粗顆粒及團聚體。
溼式適用:於較細顆粒的粒徑粒形分析。

重複性:
穩定有效的進樣系統。
CCD圖像傳輸系統穩定可靠。
圖像清晰,顆粒之間相互粘連少。
每分鐘能拍攝並處理超過10000個顆粒,大量顆粒能夠有效的提高樣品代表性,提高重複性。

乾式適用情況和領域:
鹽、糖、塑膠製品、催化劑、研磨劑、碳製品、沙、煤炭、咖啡、耐火材料、食品、聚苯乙烯、玻璃、陶瓷、肥料、藥物、礦石。

溼式適用情況和領域:
非金屬礦微粉、水泥等。
漿料、糊狀料、粘連性強的粒狀物料,如離子交換樹脂、濕砂。
與空氣發生物理或化學反映的產品


相關產品

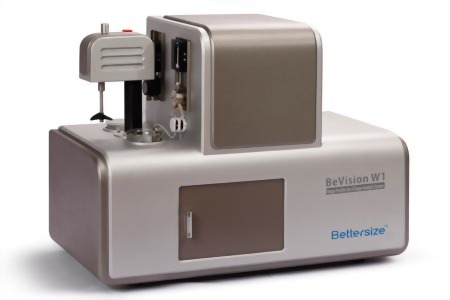

顆粒形狀圖像分析儀-溼式
