直流交流電壓｜電流校正器
•可選配:0 - 22V AC, 220V & 1kV DC options
•可選配:0 - 220mA AC/DC
•斜坡功能
•介面:GPIB｜RS-232｜USB
DC/AC 輸出

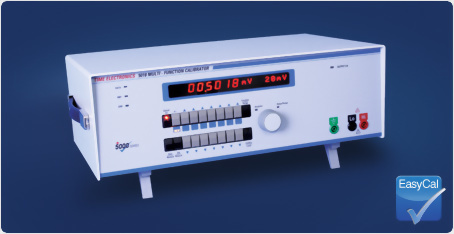

5018是一款DC/AC直流交流電壓電流校正器。可通過電腦端控制作
斜坡功能
內置斜坡功能，無論電壓/電流的任何一段的斜坡率可通過電腦設置。此功能也可通過按鈕打開或關閉，在航空和汽車工業領域，斜坡控制功能非常適合模擬儀錶的測試。
|
直流電壓DC V |
||||||||
|
範圍 |
精度1年 |
輸出電阻 |
輸出電流 |
解析度 |
||||
|
22mV (33mV) |
30ppm + 4μV |
10Ω (50Ω) |
|
100nV |
||||
|
220mV(330mV) |
15ppm (30ppm) + 6μV |
10Ω (50Ω) |
|
1μV |
||||
|
2.2V (3.3V) |
15ppm (20ppm)+ 20μV |
< 0.15Ω |
20mA |
1μV |
||||
|
22V (30V) |
15ppm (20ppm)+150μV |
< 0.15Ω |
20mA |
10μV |
||||
|
選配-30V model:9724 |
||||||||
|
|
||||||||
|
選配:DC直流高電壓 model:9720｜9721 |
||||||||
|
220V* |
15ppm + 1mV |
<0.25Ω |
10mA |
100μV |
||||
|
1kV* |
25ppm + 3mV |
<1Ω |
1mA |
1mV |
||||
|
最小負載:20 kΩ |
||||||||
|
|
||||||||
|
選配:DC電流 model:9718 |
||||||||
|
範圍 |
精度1年 |
恒流輸出電壓 |
解析度 |
|||||
|
220μA |
150ppm + 15nA |
11V |
1nA |
|||||
|
2.2mA |
100ppm + 40nA |
11V |
10nA |
|||||
|
22mA |
80ppm + 200nA |
11V |
10nA |
|||||
|
220mA |
80ppm + 3μA |
11V |
100nA |
|||||
|
|
||||||||
|
選配: AC V交流電壓model:9719 10Hz-20kHz (Sine 0.01%晶體控制) |
||||||||
|
範圍 |
精度1年 |
精度1年 |
精度1年 |
輸出電阻 |
輸出電流 |
|||
|
22mV |
0.05% + 100μV |
0.05% + 150μV |
0.05% + 250μV |
10Ω |
|
|||
|
220mV |
0.04% + 100μV |
0.04% + 150μV |
0.04% + 250μV |
10Ω |
|
|||
|
2.2V |
0.03% + 170μV |
0.03% + 250μV |
0.03% + 300μV |
<0.15Ω |
20mA |
|||
|
22V |
0.03% + 2.0mV |
0.03% + 3.0mV |
0.03% + 4.0mV |
<0.15Ω |
20mA |
|||
|
|
||||||||
|
選配:AC 交流電流20Hz-1kHz 支援內置AC電流 |
||||||||
|
範圍 |
精度1年 |
恒流輸出電壓 |
解析度 |
|||||
|
220μA |
0.07% + 300nA |
5V |
10nA |
|||||
|
2.2mA |
0.05% + 300nA |
5V |
10nA |
|||||
|
22mA |
0.05% + 3μA |
5V |
100nA |
|||||
|
220mA |
0.05% + 30μA |
5V |
1μA |
|||||
操作簡單
能夠快速啟動和設置輸出資訊，通過旋鈕使用者可微調控制輸出值的百分比。
校正更便捷
通過PC端與EasyCal軟體配合，實現過程化自動校正，提高校正速度和效率，最終出具校正證書。
EasyCal軟體可控制各種類型的可編輯儀錶可複雜的自動化測試系統，在工業系統裡的到廣泛應用，為用戶解決很多實際問題。
5018可校正儀錶設備：
萬用電表
